天遠三維助力用戶完成整套風電葉片的高精度三維檢測

【客戶要求】

  完成長度超過7米的風電葉片三維檢測，并且出具3D檢測檢測報告。

【采用方案】

葉片是風力發電機收集風能的關鍵部件，其外形尺寸精度影響了整個機組的安全運行。葉片成型質量的好壞又取決于模具質量的好壞，高精度的模具設計與制造技術是葉片氣動外形的重要保證，對產品的生產效率、最終質量和性能起著決定性作用。

天遠三維為了有效控制三維掃描的全局累積誤差，采用DigiMetric?天遠三維攝影測量系統加FreeScan?天遠激光手持三維掃描儀相結合的解決方案。1建立標志點的全局框架體系。

首先，北京天遠三維使用DigiMetric天遠三維攝影測量系統進行多角度拍照并計算獲得所有標志點的三維坐標信息，從而建立標志點的全局框架體系，攝影測量精度可達0.1mm/4m；

步驟：

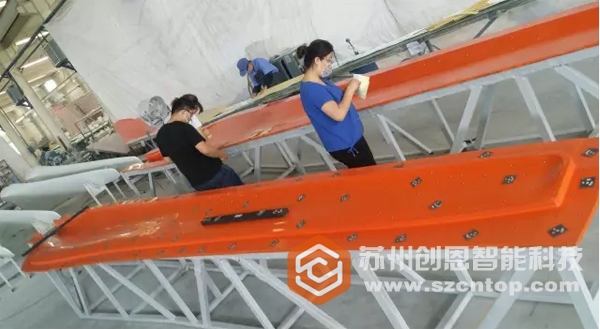

1、拍攝前先將標志點均勻地貼在被測工件上，用于三維掃描儀的數據拼接；間距大概在8cm左右；
2、將編碼點均勻地貼在被測物體上，間距在30cm左右；
3、將兩根標尺放置于工件兩側；使用攝影測量相機圍著工件拍攝多組照片，相機距工件位置控制在2m左右；
4、使用DigiMetric軟件將所有照片導入計算機，獲取所有標志點的坐標信息，將其導出為DGM格式；

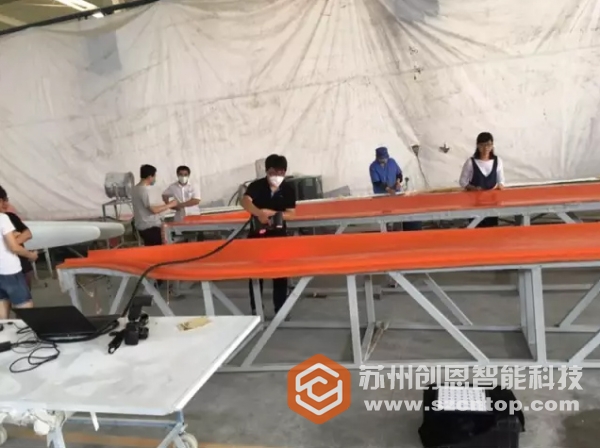

5、再采用FreeScan?激光手持三維掃描儀進行三維掃描。三維掃描獲得的點云數據將自動貼合到攝影測量系統建立的框架中，從而完成工件的高精度三維掃描工作。

掃描時需將DigiMetric導出的DGM框架打開一并使用，這樣可以控制工件的整體誤差；

6、生成檢測報告
掃描完的數據直接導入到Geomagic Control軟件中，并將設計的CAD數模導入；將掃描獲得的三維點云數據對齊到CAD數模上。

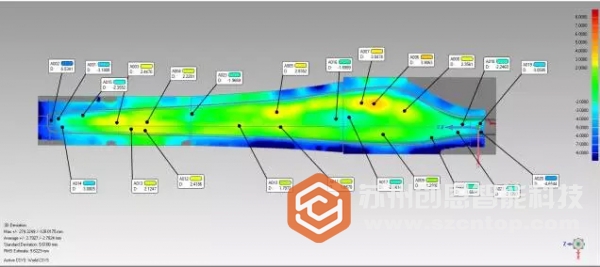

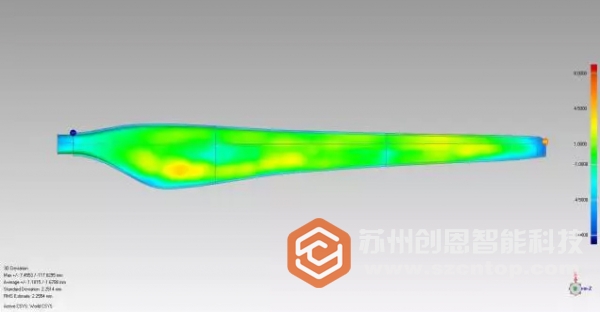

最后，使用3D比較創建法向偏差注釋，所創建的注釋為掃描數據的當前位置距CAD數模當前位置的法向偏差。綠色區域為合格區域，暖色調區域為正向超差區域，冷色調區域為負向超差區域。

優勢總結

避免累積誤差 由于使用FreeScan?系列天遠激光手持三維掃描儀結合DigiMetric導出的DGM框架，有效避免了累積誤差，提高了測量的精準性。
測量精度高，具有0.03mm測量精度的FreeScan?系列天遠激光手持三維掃描儀，配合0.1mm/4m測量精度的DigiMetric天遠三維攝影測量系統，使得最終的測量結果精度更高，完全符合客戶要求。檢測速度快
檢測速度快 得益于FreeScan?天遠激光手持三維掃描儀240000次/秒的超高掃描速率以及DigiMetric天遠三維攝影測量系統的快速拍照、高速數據處理能力，整個檢測過程得以在很短的時間內完成。
