發布日期：2020/1/9 10:08:20 訪問次數：147

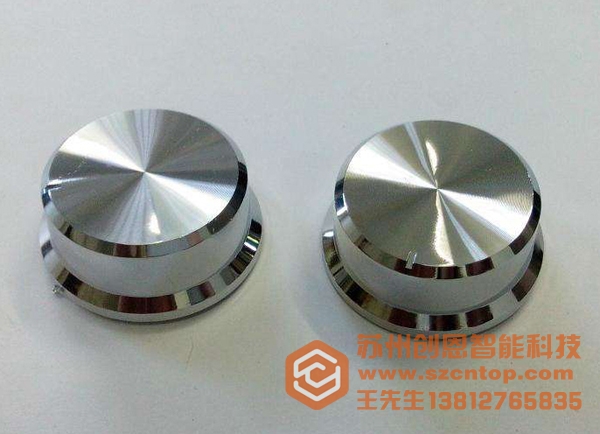

電鍍時，鍍層金屬或其他不溶性材料做陽極，待鍍的工件做陰極，鍍層金屬的陽離子在待鍍工件表面被還原形成鍍層。能增強金屬的抗腐蝕性（鍍層金屬多采用耐腐蝕的金屬）、增加硬度、防止磨耗、提高導電性、光滑性、耐熱性和表面美觀。
基本原理
電鍍是一種電化學過程，也是一種氧化還原過程.電鍍的基本過程是將零件浸在金屬鹽的溶液中作為陰極，金屬板作為陽極，接直流電源后，在零件上沉積出所需的鍍層。例如鍍鎳時，陰極為待鍍零件，陽極為純鎳板，在陰陽極分別發生如下反應：
陰極(鍍件)：Ni2++2e→Ni (主反應)
2H++2e→H2↑ (副反應)
陽極(鎳板)：Ni-2e→Ni2+ (主反應)
4OH-－4e→2H2O+O2 (副反應)
不是所有的金屬離子都能從水溶液中沉積出來，如果陰極上氫離子還原為氫的副反應占主要地位，則金屬離子難以在陰極上析出.根據實驗，金屬離子自水溶液中電沉積的可能性，可從元素周期表中得到一定的規律。
陽極分為可溶性陽極和不溶性陽極，大多數陽極為與鍍層相對應的可溶性陽極，如：鍍鋅為鋅陽極，鍍銀為銀陽極，鍍錫-鉛合金使用錫-鉛合金陽極，但是少數電鍍由于陽極溶解困難，使用不溶性陽極，如酸性鍍金使用的是多為鉑或鈦陽極，鍍液主鹽離子靠添加配制好的標準含金溶液來補充，鍍鉻陽極使用純鉛，鉛-錫合金，鉛-銻合金等不溶性陽極。

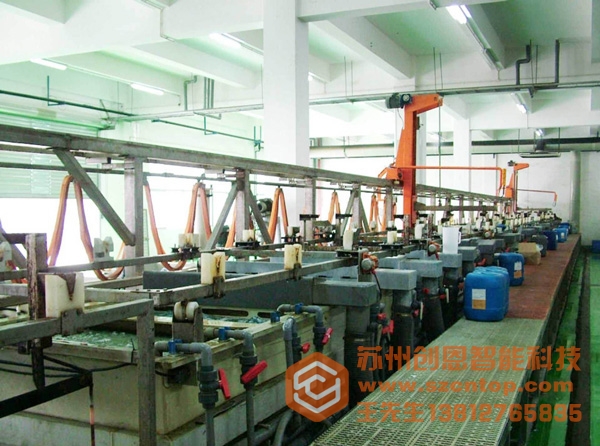

一般包括電鍍前預處理，電鍍及鍍后處理三個階段。
完整過程：
1、浸酸→全板電鍍銅→圖形轉移→酸性除油→二級逆流漂洗→微蝕→二級浸酸→鍍錫→二級逆流漂洗
2、逆流漂洗→浸酸→圖形電鍍銅→二級逆流漂洗 →鍍鎳→二級水洗→浸檸檬酸→鍍金→回收→2-3級純水洗→烘干

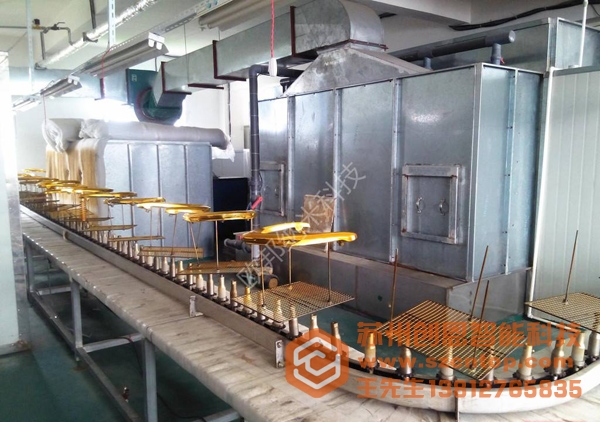

塑膠外殼電鍍流程：
化學去油→水洗→浸丙酮→水洗→化學粗化水洗敏化→水洗→活化→還原→化學鍍銅→水洗光亮硫酸鹽鍍銅→水洗→光亮硫酸鹽鍍鎳→水洗→光亮鍍鉻→水洗烘干送檢。
電鍍分類
按照鍍層組成分類：
（1）鍍鉻。鉻是一種微帶天藍色的銀白色金屬。電極電位雖位很負，但它有很強的鈍化性能，大氣中很快鈍化，顯示出具有貴金屬的性質，所以鐵零件鍍鉻層是陰極鍍層。鉻層在大氣中很穩定，能長期保持其光澤，在堿、硝酸、硫化物、碳酸鹽以及有機酸等腐蝕介質中非常穩定，但可溶于鹽酸等氫鹵酸和熱的濃硫酸中。
鉻層硬度高，耐磨性好，反光能力強，有較好的耐熱性。在500°C以下光澤和硬度均無明顯變化；溫度大于500°C開始氧化變色；大于700°C才開始變軟。由于鍍鉻層的優良性能，廣泛用作防護一裝飾鍍層體系的外表層和機能鍍層。
（2）鍍銅。鍍銅層呈粉紅色，質柔軟，具有良好的延展性、導電性和導熱性，易于拋光，經過適當的化學處理可得古銅色、銅綠色、黑色和本色等裝飾色彩。鍍銅易在空氣中失去光澤，與二氧化碳或氯化物作用，表面生成一層堿式碳酸銅或氯化銅膜層，受到硫化物的作用會生成棕色或黑色硫化銅，因此，做為裝飾性的鍍銅層需在表面涂覆有機覆蓋層。
（3）鍍鎘。鎘是銀白色有光澤的軟質金屬，其硬度比錫硬，比鋅軟，可塑性好，易于鍛造和輾壓。鎘的化學性質與鋅相似，但不溶解于堿液中，溶于硝酸和硝酸銨中，在稀硫酸和稀鹽酸中溶解很慢。鎘的蒸氣和可溶性鎘鹽都有毒，必須嚴格防止鎘的污染。因為鎘污染后的危害很大，價格昂貴，所以通常采用鍍鋅層或合金鍍層來取代鍍鎘層。國內生產中應用較多的鍍鎘溶液類型有：氨羧絡合物鍍鎘、酸性硫酸鹽鍍鎘和氰化物鍍鎘。此外還有焦磷酸鹽鍍鎘、堿性三乙醇胺鍍鎘和HEDP鍍鎘等。
（4）鍍錫。錫具有銀白色的外觀，原子量為118.7，密度為7.3g/cm^3，熔點為231.89℃，原子價為二價和四價，故電化當量分別為2.12g/A.h和1.107g/A.h。錫具有抗腐蝕、無毒、易鐵焊、柔軟和延展性好等優點。錫鍍層有如下特點和用途：
1、化學穩定性高；
2、在電化序中錫的標準電位紕鐵正，對鋼鐵來說是陰極性鍍層，只有在鍍層無孔隙時才能有效地保護基體；
3、錫導電性好，易焊；
4、錫從-130℃起結晶開始開始發生變異，到-300℃將完全轉變為一種晶型的同素異構體，俗稱”錫瘟”，此時已完全失去錫的性質；
5、錫同鋅、鎘鍍層一樣，在高溫、潮濕和密閉條件下能長成晶須，稱為長毛；6、鍍錫后在231.89℃以上的熱油中重溶處理，可獲得有光澤的花紋錫層，可作日用品的裝飾鍍層。
（5）鍍鋅。鋅易溶于酸，也能溶于堿，故稱它為兩性金屬。鋅在干燥的空氣中幾乎不發生變化。在潮濕的空氣中，鋅表面會生成堿式碳酸鋅膜。在含二氧化硫、硫化氫以及海洋性氣氛中，鋅的耐蝕性較差，尤其在高溫高濕含有機酸的氣氛里，鋅鍍層極易被腐蝕。鋅的標準電極電位為-0.76V，對鋼鐵基體來說，鋅鍍層屬于陽極性鍍層，它主要用于防止鋼鐵的腐蝕，其防護性能的優劣與鍍層厚度關系甚大。
鋅鍍層經鈍化處理、染色或涂覆護光劑后，能顯著提高其防護性和裝飾性。隨著鍍鋅工藝的發展，高性能鍍鋅光亮劑的采用，鍍鋅已從單純的防護目的進入防護-裝飾性應用。
鍍鋅溶液有氰化物鍍液和無氰鍍液兩類。氰化物鍍液中分微氰、低氰、中氰、和高氰幾類。無氰鍍液有堿性鋅酸鹽鍍液、銨鹽鍍液、硫酸鹽鍍液及無氨氯化物鍍液等。氰化鍍鋅溶液均鍍能力好，得到的鍍層光滑細致，在生產中被長期采用。但由于氰化物劇毒，對環境污染嚴重，已趨向于采用低氰、微氰、無氰鍍鋅溶液。
